1完整的產品范圍：可選擇220V系列或400V系列，堵轉轉矩從0.18Nm-82Nm，如有需要可擴展到250Nm
2轉速可達30000RPM
3低轉子轉動慣量，確保高動態響應，峰值力矩為堵轉力矩的3倍
4標準防護等級為IP65，可擴展到IP67
5內置溫度傳感器，提供實時溫度檢測信號
6電機工作溫度范圍-40°C至+75°C，-60°C至+200°C可選
7工作溫度可擴展到-80°C
8抗沖擊能力可達到15G以上
9可擴展在核輻射條件(105Gray)下運行
10可擴展在真空環境(10-7Pa)下運行
| 電機型號 | 60ST-□00601R-72V | 60ST-□01301R-72V | 60ST-□00601R | 60ST-□01301R | 80ST-□00601R-72V | 80ST-□01301R-72V | 80ST-□02401R-72V |
| 額定功率(KW) | 0.7 | 1.5 | 0.7 | 1.5 | 0.7 | 1.5 | 2.7 |
| 額定電流(A) | 12 | 26 | 3.9 | 8.5 | 12 | 26 | 48 |
| 額定電壓(V) | 72 | 72 | 220 | 220 | 72 | 72 | 72 |
| 額定轉速(rpm) | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 |
| 轉速高至(rpm) | 13000 | 13000 | 13000 | 13000 | 13000 | 13000 | 13000 |
| 額定扭矩(Nm) | 0.6 | 1.3 | 0.6 | 1.3 | 0.6 | 1.3 | 2.4 |
| 峰值扭矩(Nm) | 1.8 | 3.9 | 1.8 | 3.9 | 1.8 | 3.9 | 7.2 |
| 轉子慣量(kg.cm2) | 0.33 | 0.5 | 0.33 | 0.5 | 0.3 | 0.6 | 0.9 |
| 電機型號 | 80ST-□00601R | 80ST-□01301R | 80ST-□02401R | 110ST-□02001R-72V | 110ST-□04001R-72V | 110ST-□06001R-72V | 110ST-□02001R | 110ST-□04001R | 110ST-□06001R |
| 額定功率(KW) | 0.7 | 1.5 | 2.7 | 2.3 | 4.6 | 6.9 | 2.3 | 4.6 | 6.9 |
| 額定電流(A) | 3.9 | 8.5 | 15.7 | 13 | 26 | 39 | 13 | 26 | 39 |
| 額定電壓(V) | 220 | 220 | 220 | 72 | 72 | 72 | 220 | 220 | 220 |
| 額定轉速(rpm) | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 |
| 轉速高至(rpm) | 13000 | 13000 | 13000 | 13000 | 13000 | 13000 | 13000 | 13000 | 13000 |
| 額定扭矩(Nm) | 0.6 | 1.3 | 2.4 | 2 | 4 | 6 | 2 | 4 | 6 |
| 峰值扭矩(Nm) | 1.8 | 3.9 | 7.2 | 6 | 12 | 18 | 6 | 12 | 18 |
| 轉子慣量(kg.cm2) | 0.3 | 0.6 | 0.9 | 3.1 | 5.4 | 7.6 | 3.1 | 5.4 | 7.6 |
| 電機型號 | 130ST-□04001R-72v | 130ST-□06001R-72v | 130ST-□07701R-72v | 130ST-□10001R-72v | 130ST-□15001R-72v |
| 額定功率(KW) | 4.6 | 6.9 | 8.8 | 11.5 | 17 |
| 額定電流(A) | 26 | 39 | 50 | 65 | 98 |
| 額定電壓(M) | 72 | 72 | 72 | 72 | 72 |
| 額定轉速(rpm) | 11000 | 11000 | 11000 | 11000 | 11000 |
| 轉速高至(rpm) | 13000 | 13000 | 13000 | 13000 | 13000 |
| 額定扭矩(Nm) | 4 | 6 | 7.7 | 10 | 15 |
| 峰值扭矩(Nm) | 12 | 18 | 23.1 | 30 | 45 |
| 轉子慣量(kg.cm2) | 8.5 | 12.6 | 15.3 | 21.4 | 27.7 |
| 電機型號 | 130ST-□04001R | 130ST-□06001R | 130ST-□07701R | 130ST-□10001R | 130ST-□15001R | |
| 額定功率(KW) | 4.6 | 6.9 | 8.8 | 11.5 | 17 | |
| 額定電流(A) | 26 | 39 | 50 | 65 | 98 | |
| 額定電壓(M) | 220 | 220 | 220 | 220 | 220 | |
| 額定轉速 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 |
| 轉速高至(rpm) | 13000 | 13000 | 13000 | 13000 | 13000 | |
| 額定扭矩(Nm) | 4 | 6 | 7.7 | 10 | 15 | |
| 峰值扭矩(Nm) | 12 | 18 | 23.1 | 30 | 45 | |
| 轉子慣量(kg.cm2) | 8.5 | 12.6 | 15.3 | 21.4 | 27.7 |
注：電機接口、電壓、轉速可按客戶要求定制

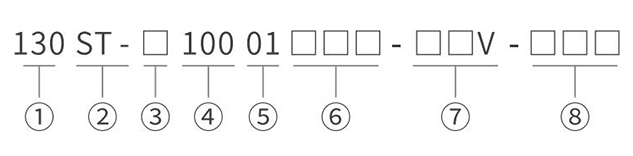

| 代號說明 | ||
| ① | 機座號、電機外徑 | 單位：mm |
| ② | 伺服電機形式 | ST表示電機為正弦波驅動的永磁同步電機 |
| ③ | 反饋元件規格 | M表示增量型編碼器(2500C/T),J表示絕對值型高精度編碼器，X表示1對極旋轉變壓器 |
| ④ | 額定轉矩 | 表示電機額定轉矩，其值為三位X0.1單位Nm |
| ⑤ | 額定轉速 | 表示電機額定轉速，其值為兩位X100單位rpm(特：01表示11000) |
| ⑥ | 擴展代號 | F表示電機結構為防水型(玻璃機械專用)，缺省表示普通型 B表示帶失電制動器，缺省表示不帶失電制動器 Y表示接線型，缺省表示普通型 R表示防輻射型，缺省表示普通型 |
| ⑦ | 電壓等級 | 表示電機額定電壓，包括DC24V、DC48V、DC72V、DC96V、AC380V，缺省表示AC220V |
| ⑧ | 定制特征 | 客戶定制代號 |
