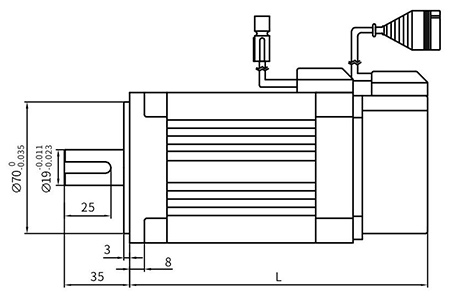

| 電機型號 | L(mm) | L2(mm) |
| 80WD-M006XX-XXV | 134 | |
| 80WD-M013XX-XXV | 140 | |
| 80WD-M024XX-XXV | 160 | 170 |
| 80WD-M006XXB-XXV | 189 | |
| 80WD-M013XXB-XXV | 184 | |
| 80WD-M024XXB-XXV | 204 | 214 |
| DC24V | DC48V | |||||
| 電機型號 | 80WD-M00630-24V | 80WD-M01330-24V | 80WD-M02430-24V | 80WD-M00630-48V | 80WD-M01330-48V | 80WD-M02430-48V |
| 額定功率(KW) | 0.2 | 0.4 | 0.75 | 0.2 | 0.4 | 0.75 |
| 額定電流(A) | 10.4 | 20.8 | 39.1 | 4.9 | 9.8 | 18.4 |
| 額定轉速(rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 轉速高至(rpm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 0.6 | 1.3 | 2.4 | 0.6 | 1.3 | 2.4 |
| 峰值扭矩(Nm) | 1.8 | 3.9 | 7.2 | 1.8 | 3.9 | 7.2 |
| 轉子慣量(kg.cm2) | 0.3 | 0.6 | 0.9 | 0.3 | 0.6 | 0.9 |
| 機械時間常數(ms) | 11.5 | 13.4 | 17.3 | 10.1 | 11.8 | 15.1 |
| DC72V | |||
| 電機型號 | 80WD-M00630-72V | 80WD-M01330-72V | 80WD-M02430-72V |
| 額定功率(KW) | 0.2 | 0.4 | 0.75 |
| 額定電流(A) | 3.3 | 6.5 | 12.3 |
| 額定轉速(rpm) | 3000 | 3000 | 3000 |
| 轉速高至(rpm) | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 0.6 | 1.3 | 2.4 |
| 峰值扭矩(Nm) | 1.8 | 3.9 | 7.2 |
| 轉子慣量(kg.cm2) | 0.3 | 0.6 | 0.9 |
| 機械時間常數(ms) | 7.2 | 8.4 | 10.8 |
注：電機接口、電壓、轉速可按客戶要求定制

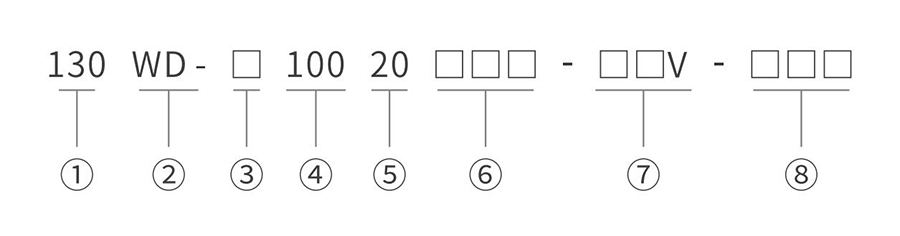

| 代號說明 | ||
| ① | 機座號、電機外徑 | 單位：mm |
| ② | 電機類型 | WD表示電機為直流無刷電機 |
| ③ | 反饋元件規格 | M表示有霍爾傳感器/N表示無霍爾傳感器 |
| ④ | 額定轉矩 | 表示電機額定轉矩，其值為三位X0.1單位Nm |
| ⑤ | 額定轉速 | 表示電機額定轉速，其值為兩位X100單位rpm |
| ⑥ | 失電制動器代號 | B表示帶失電制動器，缺省表示不帶失電制動器 |
| ⑦ | 電壓等級 | 表示電機額定電壓，包括DC24V、DC48V、DC72V、DC96V、DC310V等 |
| ⑧ | 定制特征 | 客戶定制代號 |
